纸杯纸碗锥面展开
功能简介
纸杯纸碗锥面展开是一款用于 CorelDRAW 的辅助设计插件，主要帮助包装设计师和印刷从业人员快速生成纸杯、纸碗、锥形筒等圆台状容器的平面展开图。该插件能够根据上下直径和高度（或斜长）自动计算并绘制出扇形展开图形，省去手动计算的繁琐过程，适合需要频繁制作锥面包装展开图的设计师使用，能够智能识别锥形轮廓参数，自动计算扇形展开角度与弧长，精准生成平面印刷刀版图，完美适配纸杯、纸碗等锥面包装的印前制版需求。
详细介绍
纸杯纸碗锥面展开是一款用于 CorelDRAW 的辅助设计插件，主要帮助包装设计师和印刷从业人员快速生成纸杯、纸碗、锥形筒等圆台状容器的平面展开图。该插件能够根据上下直径和高度（或斜长）自动计算并绘制出扇形展开图形，省去手动计算的繁琐过程，适合需要频繁制作锥面包装展开图的设计师使用，能够智能识别锥形轮廓参数，自动计算扇形展开角度与弧长，精准生成平面印刷刀版图，完美适配纸杯、纸碗等锥面包装的印前制版需求。
适用场景
纸杯/纸碗包装设计：奶茶杯、咖啡杯、方便面碗等圆台形容器的外包装展开图制作，设计师输入实际尺寸后即可获得准确的扇形裁切图形。
锥形工业零件制图：漏斗、灯罩、烟囱接头等锥形连接件的钣金展开图绘制，用于下料和加工参考。
印刷拼版辅助：将三维锥面转化为二维平面图形后，方便进行排版、出血设置和刀模线绘制，衔接后续印刷生产流程。
操作步骤
第一步：打开插件
在 CorelDRAW 中通过插件菜单或工具栏启动"云插件"窗口。窗口标题显示为"云插件"，界面分为【主要设置】区域和两个操作按钮。
第二步：选择容器类型并设置参数
界面提供三种容器类型，根据你的设计目标选择对应参数组进行填写：
纸杯参数组
- 上直径（75）：默认 75，单位通常为毫米
- 下直径（55）：默认 55
- 高度类型选择：勾选"使用高度"或"使用斜长"
- 高度/斜长值（85）：默认 85
纸碗参数组
- 上直径（120）：默认 120
- 下直径（60）：默认 60
- 高度类型选择：勾选"使用高度"或"使用斜长"
- 高度/斜长值（50）：默认 50
锥面参数组
- 上直径（75）：默认 75
- 下直径（55）：默认 55
- 高度类型选择：勾选"使用高度"或"使用斜长"
- 高度/斜长值（85）：默认 85
关于"使用高度"与"使用斜长"的区别：
- 使用高度：输入的是圆台的垂直高度，即上下底面之间的垂直距离
- 使用斜长：输入的是圆台侧面的母线长度，即侧面展开后扇形的半径差
第三步：获取现有对象尺寸（可选）
如果你已经在 CorelDRAW 中绘制了基础图形，可以先选中该对象，然后点击"取对象尺寸"按钮。插件会自动读取选中对象的尺寸信息并填充到对应参数框中。
注意事项：此功能要求先在 CorelDRAW 中选中一个对象，且只能对单个对象操作。如果选中多个对象，插件会提示"锥面展开只能对单个对象进行操作，请只选择一个对象！"
第四步：生成展开图

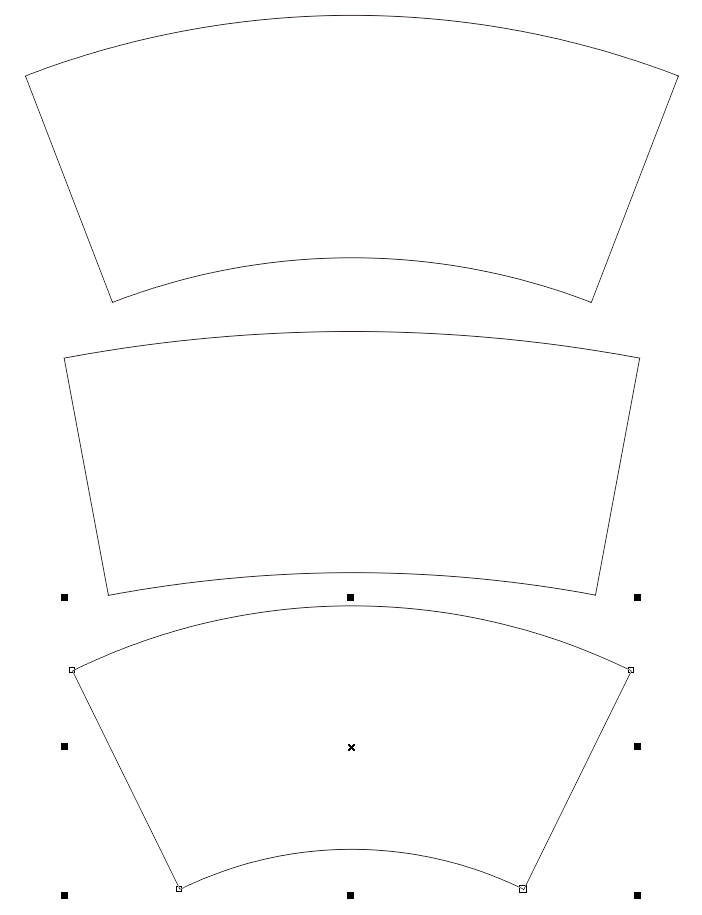

确认参数无误后，点击"生成展开图"按钮。插件会在 CorelDRAW 当前页面中自动绘制出计算好的扇形展开图形。
如果参数设置有误，插件会弹出提示信息，常见的有：
- "请检查参数是否正确！必须为正数！"——说明输入了零或负数
- "上直径和下直径不能相同！"——圆柱无法展开为扇形，必须形成圆台
- "斜长必须大于上下直径差的一半！"——几何约束不满足，无法构成有效锥面
- "绘制出错，检查参数是否正确"或"计算时发生错误，请检查参数"——其他参数组合不合理的情况
参数说明
| 参数名称 | 默认值 | 说明 |
|---|---|---|
| 上直径（75） | 75 | 纸杯口部外直径 |
| 下直径（55） | 55 | 纸杯底部外直径 |
| 使用高度 | 选中 | 以垂直高度作为计算依据 |
| 使用斜长 | 未选中 | 以侧面母线长度作为计算依据 |
| 高度/斜长（85） | 85 | 对应高度类型输入的数值 |
| 上直径（120） | 120 | 纸碗口部外直径 |
| 下直径（60） | 60 | 纸碗底部外直径 |
| 使用高度 | 选中 | 以垂直高度作为计算依据 |
| 使用斜长 | 未选中 | 以侧面母线长度作为计算依据 |
| 高度/斜长（50） | 50 | 对应高度类型输入的数值 |
| 上直径（75） | 75 | 圆锥台上底外直径 |
| 下直径（55） | 55 | 圆锥台下底外直径 |
| 使用高度 | 选中 | 以垂直高度作为计算依据 |
| 使用斜长 | 未选中 | 以侧面母线长度作为计算依据 |
| 高度/斜长（85） | 85 | 对应高度类型输入的数值 |
常见问题
Q1：点击"生成展开图"后提示"绘制出错，检查参数是否正确"，但我的数字看起来没问题？
答：请检查三个要点：第一，所有数值必须为正数，不能为零或负数；第二，上直径和下直径不能相同，否则是圆柱而非圆台，无法生成扇形展开图；第三，如果选择了"使用斜长"，斜长数值必须大于上下直径差的一半，这是构成有效锥面的几何必要条件。建议先尝试使用默认参数测试插件是否正常工作。
Q2："取对象尺寸"按钮是灰色的或者点击后没有反应？
答：这个按钮需要满足两个前提条件：首先在 CorelDRAW 的画板中必须已经选中一个对象；其次只能选中单个对象，不能多选。如果未选中任何对象，插件会提示"请先在CDR中选择一个对象！"；如果选中了多个对象，则会提示"锥面展开只能对单个对象进行操作，请只选择一个对象！"。
Q3：我应该选择"使用高度"还是"使用斜长"？
答：这取决于你获取尺寸的方式。如果是从实物测量，通常测量的是垂直高度，选择"使用高度"更方便；如果是从设计图纸或客户提供的规格书中获取，有时会直接给出斜长（即侧面母线长度），此时选择"使用斜长"可以避免二次换算。两种模式最终生成的展开图结果是一致的，只是输入方式不同。
Q4：生成的展开图尺寸和实际下料尺寸有偏差？
答：插件计算的是理论几何展开尺寸，实际生产中需要考虑纸张厚度、卷边搭接量、出血位等因素。建议将生成的展开图作为基础图形，再根据实际情况向外扩展 3-5 毫米的搭接余量，并添加相应的出血位。对于厚纸板材料，还需要考虑材料厚度对展开尺寸的影响。
Q5：插件提示"操作发生异常"或"生成出错"但没有具体说明？
答：这类通用错误提示通常与 CorelDRAW 的运行环境有关。建议尝试以下排查：重启 CorelDRAW 后再次操作；检查当前文档是否处于锁定或特殊编辑模式；确认 CorelDRAW 版本与插件的兼容性；如果问题持续出现，可以查看是否有其他插件冲突。也可以尝试先用最简单的默认参数（不改任何数字）直接点击生成，确认插件基本功能正常后再逐步修改参数。
小技巧
利用默认参数快速验证：首次使用插件时，建议不要修改任何参数，直接点击"生成展开图"，观察默认参数能否正常出图。这可以帮助确认插件安装正确、CorelDRAW 环境无异常，建立基本使用信心后再输入实际设计尺寸。
配合"取对象尺寸"实现参数复用：如果你已经有一个接近目标尺寸的椭圆或圆形基础图形，可以先选中它点击"取对象尺寸"获取大致数值，再在此基础上微调参数。这比完全手动输入更高效，也能减少输入错误。
高度与斜长的互相估算：当只知道其中一个值时，可以用勾股定理快速估算另一个值。斜长 ≈ √[高度² + ((上直径-下直径)/2)²]。如果客户只给了高度而你习惯用斜长模式，或者反之，可以先用此公式换算后再输入。
总结
"纸杯纸碗锥面展开"插件的核心功能是将圆台状容器的三维尺寸转化为二维扇形展开图，操作逻辑清晰：选择容器类型→输入上下直径和高度信息→生成图形。三种预设类型（纸杯、纸碗、锥面）覆盖了常见的圆台包装形态，"使用高度/使用斜长"的双模式设计适应了不同的数据获取场景。新手使用时需特别注意参数的几何合理性（正数、直径不等、斜长约束），遇到错误提示时对照具体提示信息逐项排查即可。

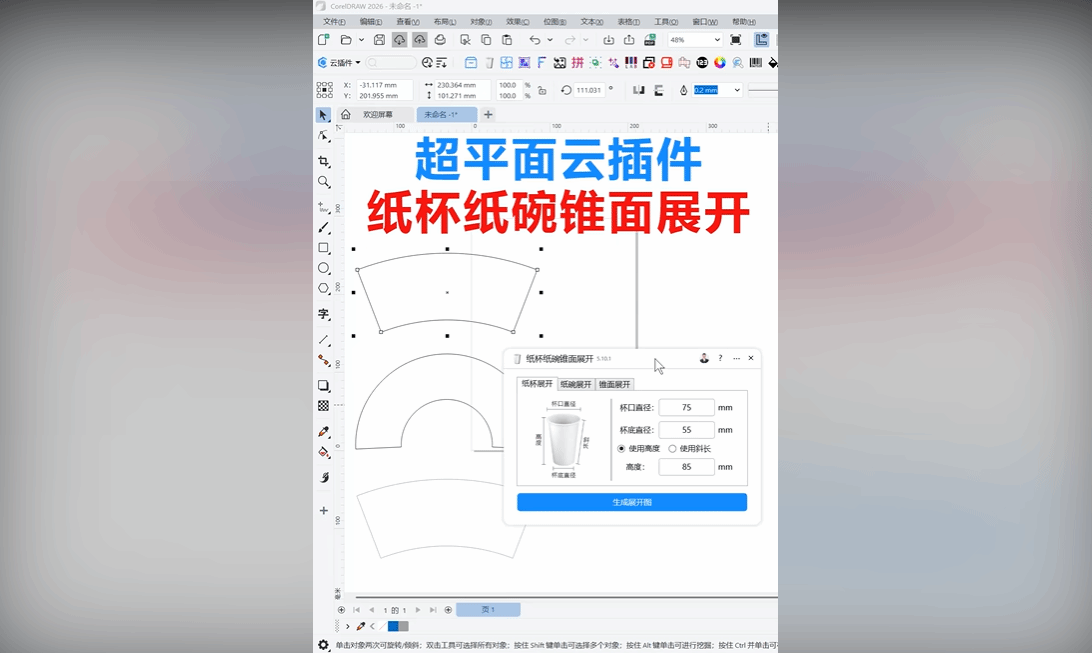

视频教程
更新日志
| 2026-05-10 20:55:45 | 发布首个版本 |
界面预览
